铸造专用红外测温仪

铸造专用在线式红外测温仪 CellaCast

非接触式金属熔液温度监测系统

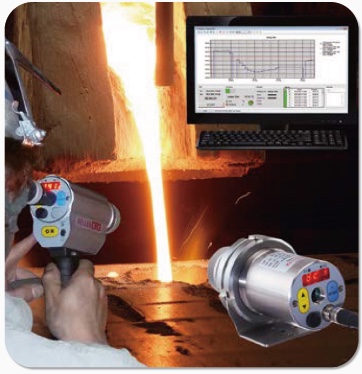

Keller 铸造用红外测温仪CellaCast：钢水/铁水非接触测温解决方案

温度是影响铸件质量、强度和工作性能的最关键工艺参数之一。金属液过热会损坏砂型，温度太低会导致流动性降低，特别是复杂的薄壁铸造金属零件，需要精确控制铸造温度。在模具复杂的通道内，温度不够高的熔融体会导致金属流动不良，并可能导致气泡或空腔。因此浇注时的温度控制是非常重要的。

熔融金属（钢水、铁水）的温度通常是用浸入式探针（热电偶）测量的。钢包装好后，即在浇注开始之前，将探头浸入液态金属中。数据精度取决于铸造操作员进行测量的精度，根据浸没深度和探头位置的不同，温度读数可能会出现偏差。并且无法实时记录每一型的浇注温度。同时热电偶是损耗品，测温频繁需要生产企业承担巨大成本。

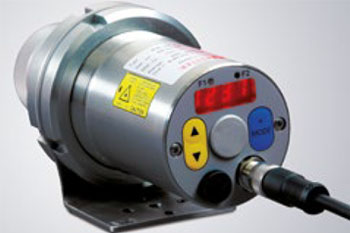

KELLER的铸造专用红外测温仪 CellaCast系列是一种光学非接触式温度测量装置。这是一个无磨损和免维护的测量系统,用于测量熔炉、保温炉、冲天炉和高炉以及自动铸造机中熔融金属（钢水、铁水等）的温度。

Keller铸造红外测温仪：五大核心优势解决铸造测温难题

作为德国专业红外测温品牌，Keller针对铸造厂高温、多尘、熔体流动的复杂场景，推出CellaCast/PA/PT 三大系列专用测温仪，以非接触技术破解传统测温难题，核心优势可概括为 “三零两高”：

1.零耗材：一次性投入，无后续成本

• 零耗材：非接触式光学设计，无磨损部件，免维护运行，替代一次性热电偶

2.零误差：精准抗干扰，数据可靠

• 双色测量技术：同时检测两个波长红外辐射，计算辐射比率得出温度，不受视野内粉尘、蒸汽、烟雾干扰，即使铸造车间多尘环境，测量误差仍≤1%（最小 4K），重复性 ±2K；
• CSD 清洁表面检测功能：自动过滤熔融金属表面的熔渣、氧化物，仅捕捉纯净液态金属的真实温度，避免杂质导致的读数偏差
• 矩形视场设计：精准捕捉移动浇注流，即使钢包倾角变化、熔流位置偏移，只要覆盖 1/3 视场即可稳定测温，适配自动铸造机、连续浇注等动态场景。

3. 零风险：远程测温，安全合规

• 非接触测温距离 0.4-10 米，操作工无需靠近高温钢包，彻底消除烫伤、熔渣喷溅的安全隐患；

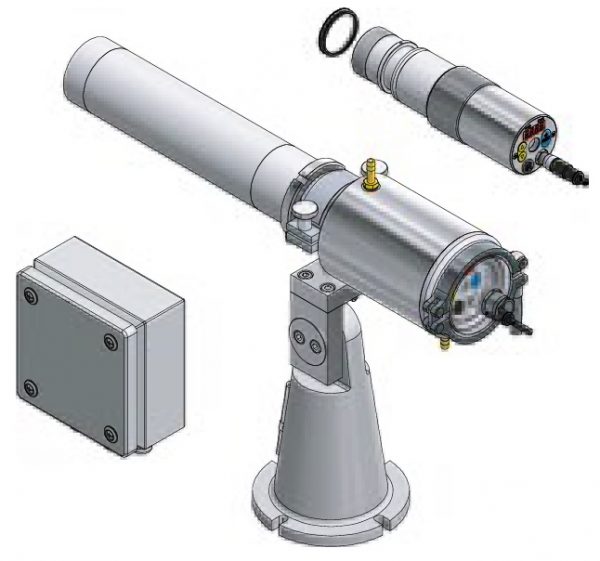

• 设备防护等级达 IP65（CellaCast PA83 系列）/IP40（PT183 手持系列），搭配PA20/M 冷却套（水 / 气双冷）、PZ20/A 空气吹扫器（防粉尘附着），可在 铸造车间环境下稳定运行。

4.高效率：智能自动，解放人工

• ATD 自动温度检测功能：浇注开始后自动启动测温，排除火焰、熔滴干扰，每模浇注完成后立即显示温度，自动记录模次编号，实现 “每模一测、数据不落地”；
• 支持 USB/RS485 实时数据传输，联动 PLC 系统、数字大屏（8mm 大数字，25 米可见）、超限报警灯，无需人工记录，1 人可管理 3 条铸造线，减少人工成本 80% 。

5.高适配：全场景覆盖，灵活选型

• 测温范围 650-2400℃（CellaCast 系列）、0-3500℃（CellaTemp PA 系列），适配钢水、铁水、铝合金等各类熔融金属；
• 提供固定式（PA83）、手持式（PT183）、光纤式（PA21/31）三种形态，满足钢包浇注、冲天炉出铁、精密铸件、巡检补测等全场景需求。



铸造专用非接触测温系统技术方案

• 超范围报警：超过上限或下限的温度值，可以给出开关信号，连接声音或者视频的报警器；

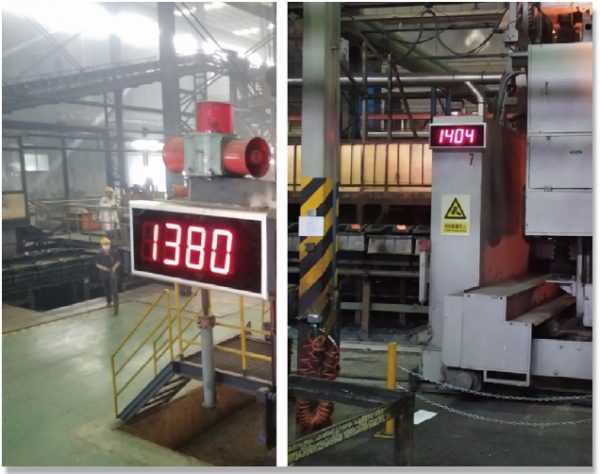

• 数字显示屏：显示屏一直显示最新一组的测温结果，直至接收到新的测温结果；即使距离很远也会清楚看到；
• 专用软件：实时记录储存数据，显示温度变化曲线，并远程控制测温仪；

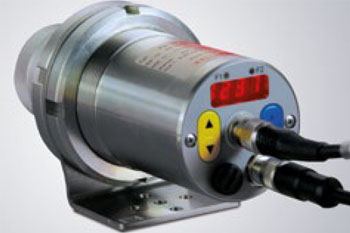

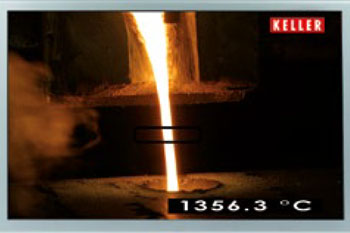

• 视频显示器：实时显示被测物位置的图像，并且显示每一型的测量温度；
• 防护配件：包含冷却和吹扫等装置，为测温仪提供全方位的防护

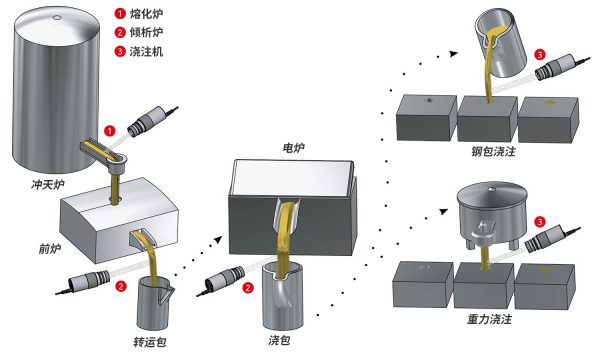

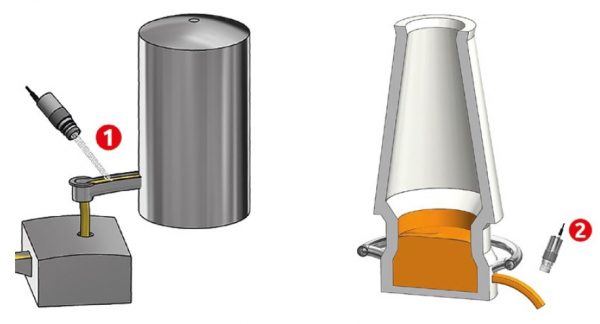

红外测温仪 CellaCast 铸造工厂应用解决方案

视频：Keller CellaCast 红外测温仪在铸造厂红外测温的应用解决方案

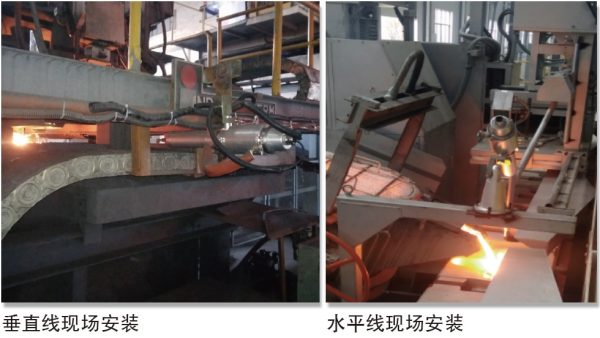

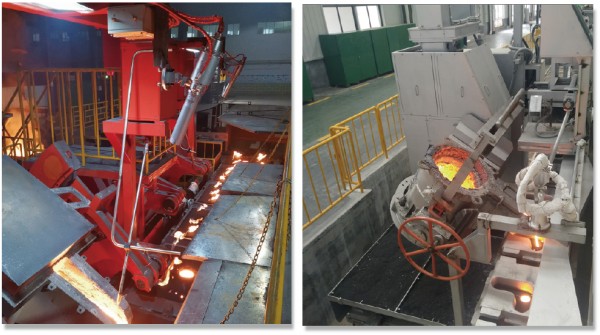

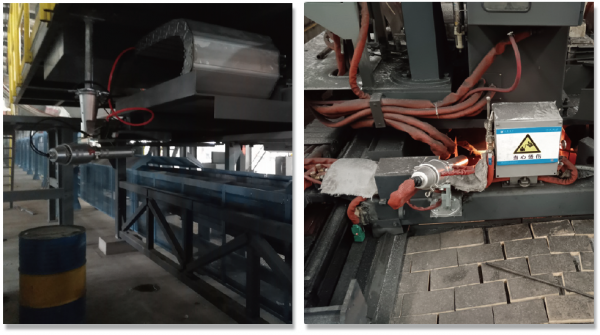

红外测温仪 CellaCast 铸造工厂现场安装实例

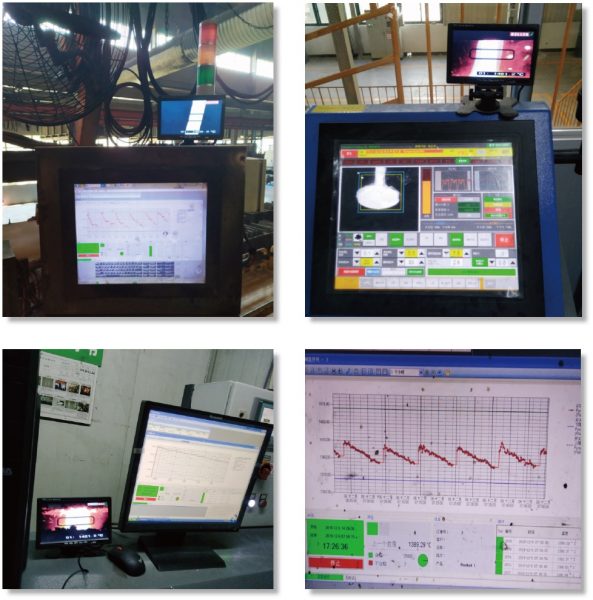

报警灯、视频显示器及软件记录系统安装位置示意



Keller红外测温仪中国总代理（北京汇德信科技有限公司）提供免费现场勘测，现在免费预约（电话：010-82867920），我们的工程师会到您车间测环境、定安装位置，带着Keller铸造用红外测温仪进行现场测温，为您提供定制选型方案。



资料下载：

铸造专用红外测温仪CellaCast产品详细介绍

红外测温仪CellaCast铸造行业应用介绍

便携式红外测温仪CellaCast PT183
轻巧便携测量自动浇铸机上金属熔液的温度

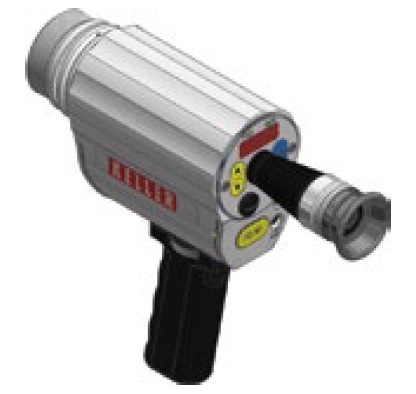

铸造专用红外测温仪 CellaCast PT 183 简介

CellaCast PT 183 是专门为金属铸造过程中的光学温度检测而设计的便携式双色红外测温仪。它通过探测物体表面发出的红外辐射，产生温度读数。

红外测温仪上的光学镜头可以对自身所定义的测量光斑内的辐射进行捕捉。被测物的体积越大测量距离可以越远。

CellaCast采用的是双色测温技术。它能够在同一时间，以两种不同的波长来检测来自同一个目标的红外辐射，两个波长的比值产生的电信号与温度成比例。特殊信号处理能够忽略金属表面的熔渣和氧化物并检测到纯金属表面的温度。

在恶劣的工业环境下，优先选择双波长高温计，因为双波长检测的方法对视野中灰尘和蒸汽引起的信号衰减不敏感。

铸造专用便携式红外测温仪 PT 183特点：

• 在安全的距离内对浇铸流进行非接触并且无磨损的温度测量
• 测温范围：650 – 1700℃
• 矩形视场可探测到每一个目标，即使浇铸流的位置发生变动也不会漏掉
• ATD 功能可以过滤掉熔渣和金属氧化皮的温度影响
• 全自动的测量值处理
• 双色测温技术可以排除粉尘和水蒸气的干扰

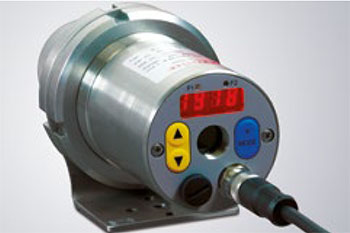

• 目镜瞄准并可以同时读取测量数值

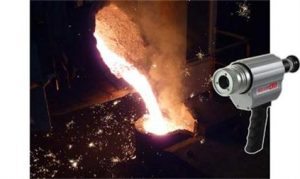

便携式红外测温仪 PT 183 应用：

CellaCast PT183是用于自动浇铸的过程中的浇铸流和钢包中的金属熔液进行温度测量的便携式专用红外测温仪。它可以监测浇铸机在对模具浇铸时的温度。 对于不可靠的温度可以暂时停止浇铸并把废品挑选出来。

CellaCast PT183同样可以应用在熔炼炉（或保温炉）向传送包（或浇铸包）注入金属流时进行温度监测。

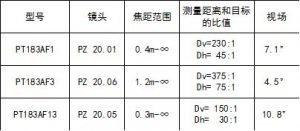

CellaCast PT 183型号
