红外线测温仪 PA

红外测温仪 CellaTemp PA

红外线测温仪 PA简介

德国KELLER(凯乐)公司新推出的在线式红外测温仪 CellaTemp PA系列是在红外线测温仪 CellaTemp PZ系列的基础上进行的升级,并取代CellaTemp PZ系列的多功能红外线测温仪,相比CellaTemp PZ系列,新型红外线测温仪 PA系列采用模块化设计,增加多种信号输出方式,可实现不同扩展功能。整体价格基本保持不变,功能更加丰富,性价比更高。

红外线测温仪 CellaTemp PA 基于模块化的功能——光学器件、传感器、信号处理、操作控制器、数据输出。通用组件可以多种方式组合,可产生25种不同的变体供选择。

通过CellaTemp PA,KELLER MSR 公司将自定义配置的仪表概念付诸现实,满足了特殊应用的需要。

红外线测温仪 PA特点

  • 高精度的宽测量范围
  • 模块化设计:电子元件和 5 种光学镜头
  • 可调焦镜头
  • 3 种瞄准方式:目镜,摄像头或激光瞄准
  • 标配包含2个电流输出信号和2个开关输入/输出信号
  • 紧凑型号和光纤探头型号
  • 双色和单色高温计可选
  • 可通过控制按键调节参数
  • USB 和 RS-485 总线接口
  • SAM (信号衰减监控) 功能检测镜头污染 (双色高温计)
  • ATD功能 (自动温度检测)可以在不确定被测目标出现在视野时自动检测。例如轧钢过程或者感应加热钢坯。

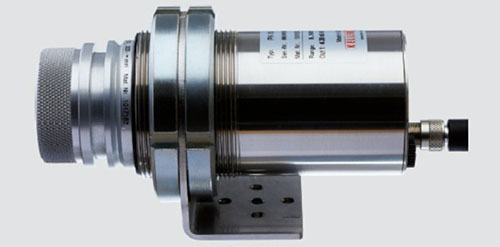

紧凑型红外测温仪
紧凑型红外线测温仪

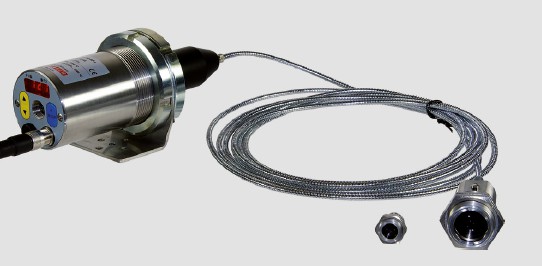

光纤探头型红外测温仪
光纤探头型红外线测温仪

红外线测温仪 PA 具体型号及主要特性:

单色红外线测温仪
型号 温度范围 应用 靶点外形
PA 10 0 – 1000 °C 非金属,非反光金属表面
PA 13 500 – 1600 °C 火焰加热
PA 15 300 – 1300 °C 玻璃表面
500 – 2500 °C
PA 17 400 – 2000 °C 热燃烧气体 (CO₂)
PA 18 500 – 2500 °C 热燃烧气体 (CO)
PA 20 250 – 2000 °C 金属、陶瓷、液态玻璃
350 – 2500 °C
PA 21 300 – 2000 °C 金属、陶瓷、液态玻璃
PA 28 75 – 650 °C 铝、反光金属表面、激光应用
PA 29 150 – 800 °C 铝、反光金属表面、激光应用、 PVD涂层工艺
180 – 1200 °C
250 – 2000 °C
350 – 2500 °C
PA 30 500 – 2500 °C 金属、陶瓷、高温
PA 31 550 – 2500 °C 金属、高温陶瓷
PA 35 600 – 3500 °C 金属的精密测量、半导体
PA 36 650 – 3000 °C 金属的精密测量、半导体
双色红外线测温仪
型号 温度范围 应用 靶点外形
PA 40 500 – 1400 °C 金属、水泥、石灰,石墨,玻璃晶体、晶体生长
650 – 1700 °C
750 – 2400 °C
850 – 3000 °C
PA 41 700 – 1800 °C 金属、水泥、石灰,石墨,玻璃晶体、晶体生长
800 – 2400 °C
900 – 3000 °C
PA 43 600 – 1400 °C 线材、棒材、线圈加热、电加热丝
650 – 1700
750 – 2400 °C
850 – 3000 °C
PA 44 750 – 3000 °C 硅、碳化硅、晶体生长
PA 47 700 – 1700 °C 燃烧烟气
PA 50 500 – 1400 °C 低温金属
PA 60 300 – 800 °C 超低温金属
400 – 1000 °C
PA 64 500 – 1400 °C CVD涂层工艺

红外线测温仪 PA的特殊应用

CellaTemp® PA 13

测量火焰加热炉温度
红外线测温仪CellaTemp® PA 13 专用于测量火焰加热炉温度。 3.9 微米的特殊波长范围,即使从远距离测量,视野中的水蒸汽和二氧化碳对测量结果也没有影响。达到通过火焰和燃烧气体精准测温。

CellaTemp® PA 15

在波长范围 4.6 – 4.9 μm 时,玻璃的发射率是 100%,在 5 μm 时,受大气影响,例如湿气和水蒸气会影响测量。
CellaTemp® PA 15 配有光学灵敏度 4.6 – 4.9 μm 的滤光片,可以测量玻璃表面的温度。由于波长的使用,厚度的变化,不同类型的玻璃或者大气中含水量的变化不影响测温结果。

CellaCombustion PA 17

CellaCombustion PA 17 使用的特定波长对于含热碳的燃烧气体具有高光密度和良好的辐射性能。PA 17 红外线测温仪用于测量发电厂和废物焚烧炉燃烧过程中燃烧室热二氧化碳的温度。 深度穿透取决于热气体的二氧化碳浓度。 通过其可调焦的光学元件和目镜或摄像头瞄准, PA 17 可以准确对准。

CellaCombustion PA 18

CellaCombustion PA 18 使用的特定波长对于燃烧气体的化学成分具有高光密度。 红外线测温仪PA 18用于大型燃烧设备,如热废物处理厂和燃煤电厂。

CellaTemp® PA 28

CellaTemp® PA 28 的强光透镜和特殊的传感器可以测量低温金属。

CellaTemp® PA 29

CellaTemp® PA 29 特别设计的带阻滤波器和传感器可忽视来自被测物的红外辐射干扰,例如日光和激光。 PA29 特殊的波段对被测物附近的反射光的敏感度远小于一般常见的普通短波长红外线测温仪。
各种部件和主件可以以不同的组合方式分为 24 个型号。与辅助镜头相结合  PA 29 可以测量最小直径为 0.3 mm 的目标。
由于宽的测温范围及各种可用的光学系统,CellaTemp PA29 提供丰富的多功能性。适用于各种金属加工行业,尤其是测量低温的铝和反光金属。带阻滤波器可以非常准确的捕捉由二极管 Nd:YAG 或者 CO₂ 激光器热处理的金属表面温度而不受激光高能量的影响。

CellaTemp® PA 35

CellaTemp PA 35 的窄带宽,短波长的光谱响应,可很大限度地减少导致测量误差的干扰的影响。响应窄波段的探测器在短波长范围内,由于诸如灰尘,蒸汽,烟雾或被污染透镜之类的视线障碍,其发射率或信号衰减波动较小。例如,金属表面在较短的波长和较高的温度下表现出较高的辐射率。由于特殊的波长,PA 35 特别适用于金属和高温应用的温度检测。红外测温仪的特定光谱灵敏度对于硅片生产过程也是理想的。硅在大于 1μm 的波长处是透明的。标准高温计将透过硅表面并检测其后面材料的温度

CellaCrystal PA 44

CellaCrystal PA 44 被研究用于硅和碳化硅晶体生产过程中的光学温度测量。此型号特别适用于晶体生长过程。在整个测量范围内两个波长信号的连续高分辨率< 0.1 K,并且均匀光传感器技术具有很高的长期稳定性,因此该仪器满足了较高的测量精度要求。

CellaCombustion PA 47

CellaCombustion PA 47 是一种特殊的非接触式测量煤电厂或垃圾焚烧厂的煤烟温度的红外测温仪。基于双色方法的测量和信号处理在两个波长处检测近红外范围内火焰的烟灰颗粒的热辐射。可以通过火焰温度来控制燃烧操作,以减少污染物排放并且使燃烧室中的炉壁的结渣很少。

CellaCoating PA 64

CellaCoating PA 64 用于CVD(化学气相沉积)涂层过程的温度测量。由于特殊的波长,红外线测温仪PA 64也可用于等离子体辅助蒸汽沉积。



红外线测温仪 PA的应用案例
