便携式红外测温仪 PT

便携式红外测温仪 CellaPort 系列红外测温仪有 10 个型号,广泛适用于需要高精度非接触式温度测量的工业应用。

CellaPort 系列采用模块化概念,组成部分包括光学元件、信号获取和处理、数据输出和瞄准辅助装置。

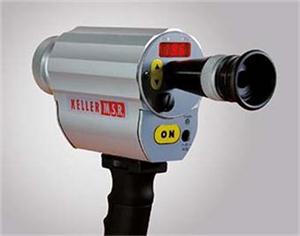

便携式红外测温仪

便携式红外测温仪 PT

便携红外测温仪 PT的特点:

  • 测量范围 0 – 3000 °C / 32 – 5432 °F
  • 有 10 种型号,适合所有应用
  • ATD(自动温度检测)功能可以主动监测对象
  • 单色和双色红外测温仪
  • 零视差和通过镜头瞄准,配屈光度纠正功能和更广的瞳孔间距
  • 反射光学器件配置大视野和目标识别功能,能够看见准确的测量区域
  • 质量优良且可以聚焦的光学元件,以及精确的镜头,可以实现很高的光学分辨率
  • 坚固的铝外壳,适合在恶劣的工业环境中使用,不需要额外的保护。
  • 通过镜头瞄准集成了信号灯功能,可以显示信号强度和优选测量距离

便携式红外测温仪 PT系列

型号/规格 清晰度范围 波长 类型
PT 110 0 – 1000 °C 8 – 14 μm 单色
PT 113 500 – 1600 °C 3.9 μm 单色
PT 115 300 – 2500 °C 4.46 – 4.82 μm 单色
PT 117 400 – 2000 °C CO2范围
PT 118 500 – 2500 °C CO范围
PT 120 250 – 2500 °C 1.1 – 1.7 μm 单色
PT 128 75 – 650 °C 1.8 – 2.4 μm 单色
PT 129 150 – 2000 °C 1.8 – 2.2 μm 单色
PT 130 500 – 2500 °C 0.78 – 1.06 μm 单色
PT 135 600 – 3000 °C 0.82 – 0.93 μm 单色
PT 140 500 – 3000 °C 0.95/1.05 μm 双色
PT 143 600 – 3000 °C 0.95/1.05 μm 双色
PT 147 700 – 1700 °C 0.8/1.05 μm 双色

红外测温仪 CellaPort PT的特殊应用

CellaPort PT 113

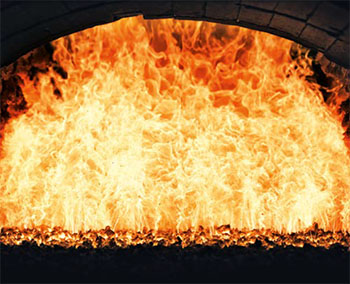

测量火焰加热炉温度
红外测温仪 CellaPort PT 113 是专为测量火焰加热炉的温度而设计。3.9 μm 的窄频谱范围消除了红外测温仪视野内的水蒸气和二氧化碳造成的影响,即使是在目标距离大的时候。这方便在火焰和燃烧气体中进行精确测量。使用该红外测温仪在热高炉环境下测量温度较低的物体时,来自热背景产生的杂散辐射对测量结果的影响要远低于使用短波范围高温计时的影响。这一型号的 CellaPort 可以通过配置补偿反射的背景辐射,进而确定真正的温度。

CellaPort PT 115

在可视的频谱和近红外范围内,玻璃是透明的,其发射率为玻璃温度、波长、颜色、类型和厚度的函数。当光谱带为 4.6 – 4.9 µm 时,玻璃的发射率接近 100 %。诸如湿度和蒸汽等大气影响对测量的影响在 5 μm 以上。红外线测温仪 CellaPort PT 115 使用频谱敏感度为 4.6 – 4.9 µm 的遮光滤光片,因此能够在靠近玻璃表面的地方捕获玻璃温度。使用这一波长,当玻璃厚度或类型发生变化,或湿度发生变化时,温度读数不受影响。

CellaCombustion PT 117

CellaCombustion PT 117 的特殊波长,使得含二氧化碳的燃烧气体在这一波长下具有高发射率。在这一波长下,含二氧化碳的冷气体在很大程度上保持透明,因此不影响测量。该红外温度计用于测量发电厂和废物焚烧炉在燃烧状态下的高炉温度。

CellaPort PT 128

CellaPort PT 128 配备有强光镜头和专门的传感器,可以在低温下可靠地测量冷金属的温度。

CellaPort PT 129

CellaPort PT 129 使用专门的遮光滤光片,可以防止日光影响读数。与传统短波型号相比,它对高温计视场中的热物体引起的杂散反射的敏感度要低很多。因此,CellaPort PT 129 极为适合在金属工业中的多种应用中使用,特别是在低温下测量铝和抛光金属的温度。

遮蔽滤波器让它也极为适合测量二极管应用的温度,Nd:YAG 或激光加热用 CO₂ 这种能量高的激光辐射不影响温度读数。

CellaPort PT 135

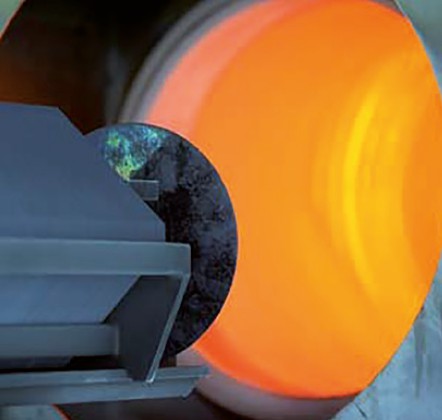

CellaPort PT 135红外测温仪
CellaPort PT 135 配有窄频段、短波光谱响应,从而将会造成测量误差的干扰效应降至很低。在短波情况下响应窄频带的高温计对诸如灰尘、水蒸气、烟雾或镜头脏污引起的光路阻塞导致的发射率波动或信号衰减的敏感度要低很多举例来说,当波长较短和温度较高时,金属表面的发射率更高。
由于它的特殊波长,CellaPort PT 135 尤其适合检测金属和高温应用的温度。该高温计独特的光谱敏感度让它极为适合在硅片生产工艺中使用。当波长大于 1 μm 时,硅是透明的。标准高温计能够穿透硅表面,检测硅下面的材料的温度。

CellaCombustion PT 147

CellaCombustion PT 147 是一种专门用于在燃煤发电厂或废物焚烧厂测量乌焰的温度的便携红外线测温仪。 基于双色方法的测量和信号处理在两个波长情况下检测近红外波段中火焰灰尘颗粒的热辐射。熄火作业可以通过火焰温度来控制,从而降低污染物的排放,将燃烧室墙壁的结渣情况降至最低。

视野为长方形的双色红外测温仪:CellaPort PT 143

测量区域为长方形的 CellaPort

测量区域为长方形的 CellaPort

CellaPort PT 143 的测量区域为长方形。目标物体在该区域内可以自由移动。 因此,可以可靠地获取移动物体(例如摆动的铁丝)的温度。长方形视野也极适用于生产过程中物体位置可能发生变化的情况。这些物体包括辊道上的坯料或金属棒。 即使物体很小(例如细铁丝),当测量区域为长方形而非圆形时,使用手持高温计瞄准时也更为容易。

熔融金属温度测量用双色红外测温仪:CellaCast PT 183

手持式红外测温仪

CellaCast PT 183 是专为手持式测量熔融金属温度而设计的。该双色红外测温仪可以获取从铸桶浇注到模具或从底流钢桶排入模具的金属流的温度。这一温度测量应用的难题是:浇注流的位置随着桶的倾斜角度或浇注嘴的形状变化。

手持式红外测温仪CellaCast PT 183 的测量区域为长方形,只要移动对象仍然处于该长方形区域内,该红外线测温仪就能捕捉到流出物,获得准确的温度读数。

CellaCast PT 183也极为适合在把熔融金属从熔炉转移到转运桶或浇注桶时测量熔融金属的温度。

浸入式探针仅能探测熔炉或桶内的金属温度,但是在将金属倒入模具时,不能检测金属流的温度。因此,无法验证每个工件的温度。

还有一个缺点就是数据的精确度取决于铸造员测量的精度。温度读数会因浸入深度和探针位置的不同而发生变化。红外测温仪几乎不需要保养,没有容易磨损的零件。铸造时不再需要消耗型热电偶,因此降低了操作成本。
